防腐蝕磁力泵及耐酸堿離心泵安裝布置要求

更新時間:2021-06-08     瀏覽次數:2292

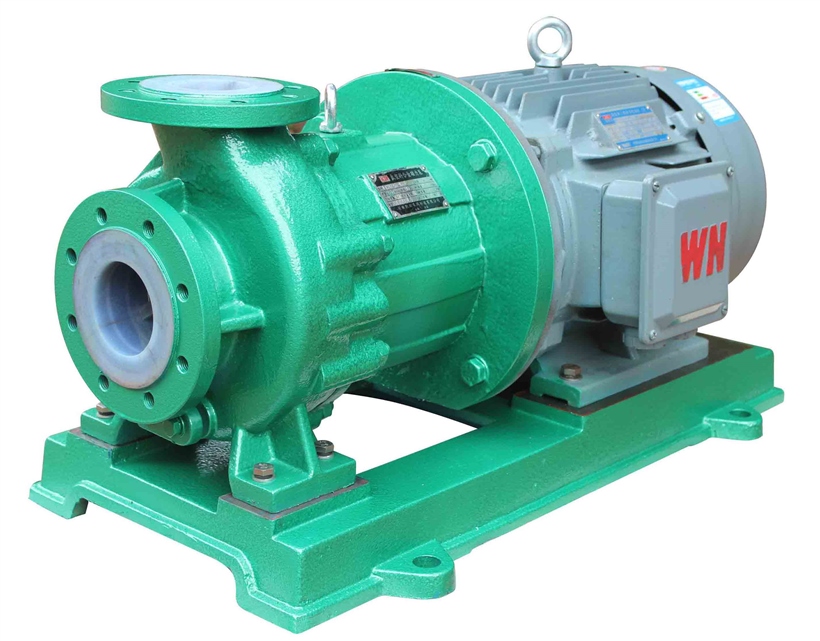

耐酸堿防腐離心泵、磁力泵是工業生產中常用的化工泵,耐酸堿無泄漏磁力泵,耐酸堿性能及防腐離心泵,氟塑料材料制造,具有很強的耐腐蝕功能,廣泛應用于化工行業,用戶在使用和安裝過程中,由于現場條件的因素,也有不同的安裝位置,下面介紹常見的布局,以幫助您在安裝過程中;

一、耐酸堿磁力泵和耐腐蝕離心泵的布置要求
1、泵組應排列整齊,建議取泵出口中心線。
2、電氣專業與工藝或布置專業應及時協調,在可能的情況下,泵的電機部分應盡量在防爆區域內,以節省投資。
3、對于室內布置的泵,當液體溫度高于自燃點或液體為液態烴時,應與其他泵布置在各自的房間內,并用防火墻隔開。泵布置在室內時,一般不考慮機動維修車輛的通行要求。泵端或泵側與墻體的凈距不應小于1.2~1.5m,兩排泵之間的凈距不應小于2m。
4.對于露天或半露天泵布置,泵和原動機的軸線一般與管廊軸線垂直。
5.立式泵布置在管廊下部或機架下部時,其上方應留有泵體安裝維修所需的空間。
6、各類離心泵檢修檢查所需空間。管路布置時,應至少留出泵的一側進行檢修。泵應盡可能靠近進料設備,以防止NPSHA過小。
7.蒸汽往復泵的動力側和泵側應有活塞和拉桿的位置。
8.設備布置圖上的定位尺寸以泵組軸線和出口法蘭中心線為準。設備標高以泵座下表面(即泵座頂面)標高表示。注:當工程公司專業地計算NPSHA時,它是基于泵基礎的頂面,而不是泵入口中心線的高度。泵裝置NPSHR基于泵的入口中心線,泵中心之間的差異較大。

耐酸堿磁力泵和耐腐蝕離心泵的布置
1.室內布置
泵的室內布置適合寒冷或多風地區,以及有特殊要求的場合。
2.露天布置
泵一般布置在管廊的底部或側面,也可布置在泵送設備附近。主要優點是通風良好,操作方便,堆修方便。泵布置在管廊下方時,泵出口中心線應找正,距管廊柱中心線0.6m。
3.半露天布置
半露天布置的水泵適用于多雨地區,一般在管道廊道下方布置水泵,在管道吊頂上部布置;?qū)⒈冒惭b在機架的下地面上,機架平臺為屋頂。根據泵的布置要求,將泵分為單排、雙排或多排。
泵的安裝間距
兩臺泵之間的凈距不應小于700mm,泵前操作通道寬度不應小于1000mm,多級泵前維護通道寬度不應小于1800mm。一般泵前端檢修通道寬度不宜小于1250mm,以便小叉車通過。
