小修項目
1、更換填料密封。
2、雙支承泵檢查清洗軸承、軸承箱、擋油環、擋水環、油標等,調整軸承間隙。
3、檢查修復聯軸器及驅動機與泵的對中情況。
4、處理在運行中出現的一般缺陷。
5、檢查清理冷卻水、封油和潤滑等系統。
大修項目
1、包括小修項目。
2、檢查修理機械密封。
3、解體檢查各零部件的磨損、腐蝕和沖蝕情況。泵軸、葉輪必要時進行無損探傷。
4、檢查清理軸承、油封等,測量、調整軸承油封間隙。
5、檢查測量轉子的各部圓跳動和間隙,必要時做動平衡檢驗。
6、檢查并校正軸的直線度。
7、測量并調整轉子的軸向竄動量。
8、檢查泵體、基礎、地腳螺栓及進出口法蘭的錯位情況,防止將附加應力施加于泵體,必要時重新配管。
離心泵在進行拆卸檢修時,解體、檢修、回裝三個階段需要按照要求規定和步驟進行操作。
一、解體時
1、拆止推軸承前應利用百分表測量出平衡盤間隙,并做好記錄;
2、多級泵解體時必須將各零件按原裝配順序做好記號,以免回裝時混亂、裝錯;
3、不便于做記號的小件(比如鍵)可與同級的葉輪或?qū)~(中段)等放在一起;
4、解體時可直觀感覺一下是否有不正常的零件,比如配合松動等。
二、檢修時
1、目測各零件表面是否正常,各配合面必須無磕碰劃傷、無銹蝕等;
2、用量具實測關鍵配合部位公差是否合格;
3、量葉輪密封環、殼體密封環、導葉密封環、級間軸套等處的間隙是否在允差范圍內,磨損過大的需要更換;
4、檢查軸承是否完好;
5、所有密封圈、密封墊都換新的。
三、回裝時
1、先將轉子裝好,重新進行動平衡試驗;
2、按拆泵的相反順序回裝各零件,回裝時注意再次量各密封環處間隙值,確保無誤;
3、裝平衡盤之前應測量轉子總串量;
4、裝上平衡盤后,測量轉子半串量;
5、與制造廠總裝配圖上要求的總串量及半串量對照,應基本符合圖紙要求。一般情況下半串量大約是總串量的一半左右;
6、均勻地緊好各主螺栓,注意應對角進行;
7、在軸上吸一塊百分表,旋轉軸對平衡盤進行打表,允差按圖紙要求,一般不得超過0.06;
8、裝止推軸承時應注意調整平衡盤的間隙,應利用軸承前的調整環將平衡盤間隙調整至圖紙要求。
離心泵的各零部件檢修都有相應的標準,在檢修時要嚴格按照標準來進行。
一、泵軸
1、清洗并檢查泵軸,泵軸應無裂紋,嚴重磨損等缺陷。如已有磨損、裂紋、沖蝕等,應詳細記錄,并分析其原因。
2、檢測離心油泵泵軸直線度,其值在全長上應不大于0.05mm。軸頸表面不得有麻點、溝槽等缺陷,表面粗糙度的允許值為0.8μm,軸頸圓度和圓柱度誤差應小于 0.02mm。
3、離心泵鍵槽中心線對軸中心線平行度誤差應小于0.03mm/100。
二、葉輪
1、清洗并檢查各級葉輪表面,葉輪表面應無裂紋、磨損等缺陷,葉輪流道表面應光滑,且無結垢、毛刺,葉片應無裂紋、沖刷減薄等缺陷。
2、檢查各級葉輪吸入口和排出口密封環,應無松動,密封環表面光滑,無毛刺,表面粗糙度Ra的允許值為0.8μm,與葉輪裝配間隙量應為0.05~0.10 mm。以葉輪內孔為基準,檢查葉輪徑向跳動應不大于0.05 mm。端面跳動不大于0.04 mm。
3、葉輪與軸采用過盈配合,一般為H7/h6。鍵與鍵槽配合過盈量為0.09~0.12 mm,裝配后離心泵鍵頂部間隙量就為0.04~0.07mm。
4、葉輪須作靜平衡。
三、泵頭、泵殼及導葉輪
1、清洗并檢查各級葉輪,應無磨損、裂紋、沖蝕等缺陷。
2、離心泵導葉輪的防轉銷應無彎曲、折斷和松動。泵頭、泵殼密封環表面應無麻點、傷痕、溝槽,表面粗糙度Ra的允許值為0.8μm,密封環與泵頭、離心泵泵殼裝配間隙量為 0.05~0.10mm,密封環應不松動。
3、以離心泵泵頭、離心泵泵殼止口為基準,測量密封環內孔徑向圓跳動,其值不大于0.50 mm,端面圓跳動應不大于0.04mm。
4、測量離心泵泵頭、泵殼密封環與其裝配密封環之間的間隙量,其值應在0.50~0.60 mm之間。
四、軸承
1、滑動軸承
(1)軸承與軸承壓蓋的過盈量為0.02~0.04mm,下軸承襯與軸承座接觸均勻,接觸面積應大60%以上。
(2)更換軸承時,軸頸與下軸承接觸角為60~900密封,接觸面積應均勻,接觸點每平方厘米不少于2~3點。
(3)軸承合金層與軸承襯應結合牢固,合金層表面不得有氣孔、夾渣、剝落等缺陷。
(4)承頂部間隙應符合下表的規定。
(5)軸承側間隙在水平中分面上的數據為頂間隙的一半。
2、滾動軸承
(1)承受軸向和徑向載荷的滾動軸承與軸的配合為H7/js6。
(2)僅承受徑向載荷的滾動軸承與軸的配合為H7/k6。
(3)滾動軸承外圈與軸承箱內壁配合為Js7/h6。
(4)凡軸向止推采用滾動軸承的泵,其滾動軸承的外圈的軸向間隙應留有0.02~0.06mm。
(5)滾動軸承拆裝時,采用熱裝的溫度不超過100℃,嚴禁用火焰直接加熱。
(6)滾動軸承的滾動體與油與滑道表面應無腐蝕、坑疤與斑點,接觸平滑無雜音。
五、聯軸器
1、聯軸器與軸的配合為H7/js6。
2、聯軸器兩端面軸向間隙一般為2~6mm。
3、安裝齒式聯軸器應保證外齒在內齒寬的中間位置。
4、安裝彈性圈柱銷聯軸器時,其彈性圈與柱銷應為過盈配合,并有一定的緊力。彈性柱銷與聯軸器孔的直徑間隙為0.40~0.60mm。
六、轉子
1、轉子的圓跳動
(1)單級離心泵轉子圓跳動公差值應符合表要求。
(2)多級離心泵轉子圓跳動應符合表的要求。
2、對于多級泵,必要時轉子應進行動平衡校驗,其要求應符合技術要求。
3、軸套與軸配合為H7/h6,表面粗糙度為Ra1.6。
4、平衡般與軸配合為H7/js6。
5、葉輪
(1)葉輪與軸的配合為H7/js6。
(2)葉輪時應做靜平衡,工作轉速在3000r/min的葉輪,外徑上允許剩余不平衡重量不得大于表的要求。
(3)葉輪用去重法找平衡,在適當部位,切去厚度不大于壁厚的1/3。
(4)對于熱油泵,葉輪與軸裝配時,鍵頂部位留有0.10~0.40間隙,葉輪與前后隔板的軸向間隙不小于1~2mm。
七、密封
1、機械密封
(1)壓蓋與軸套的直徑間隙為0.75~1.00mm,壓蓋與密封間腔的墊片厚度為1~2mm。
(2)密封壓蓋與靜環密封圈接觸部位的粗糙度為Ra3.2。
(3)安裝機械密封部位的軸或軸套,表面不能有銹斑、裂紋等缺陷,粗糙度為Ra1.6。
(4)靜環尾部的防轉槽根部與防轉銷頂部應保持1~2mm的軸向間隙。
(5)彈簧壓縮后的工作應符合設計要求,其偏差為±2mm。
(6)機械密封并圈彈簧的旋向應與泵軸的旋轉方向相反。
(7)壓蓋螺栓應均勻上緊,防止壓蓋端面偏斜。
2、填料密封
(1)封油環與軸套的直徑間隙一般為1.00~1.50mm。
(2)封油環與填料箱的直徑間隙為0.15~0.20mm。
(3)填料壓蓋與軸套的直徑間隙為0.75~1.00mm。
(4)填料壓蓋與填表料箱直徑間隙為0.10~0.30mm。
(5)填料底套現軸套的直徑間隙為0.70~1.00mm。
(6)減壓環與軸套的直徑間隙為0.50 ~1.20mm。
(7)填料環的外徑應小于填料函孔徑0.30~0.50mm,內徑大于軸徑0.10~0.20mm,切口角度一與軸向成45°。
(8)安裝時,相鄰兩道填表料的切口至少應錯開90°。
八、主軸
1、頸圓柱度為軸徑的1/4000,不超過0.025,且表面應無傷痕,粗糙度為Ra1.6。
2、以兩軸頸為基準,找聯軸節和軸中段的徑向圓跳動公差值為0.04mm。
3、鍵與鍵槽應配合緊密,不許加墊片,鍵與鍵槽的過盈量應符合表要求。
殼體口環與葉輪口環、中間托瓦與中間軸套的直徑間隙應符合表要求。

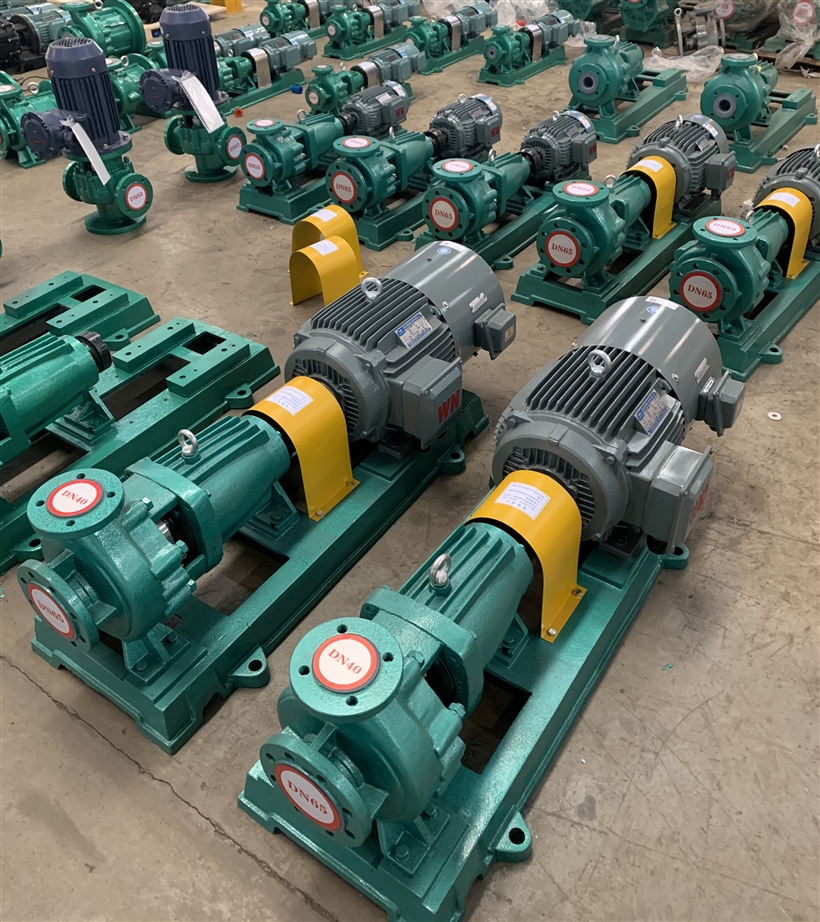

圖片
多級泵的檢修如果有條件的話,先看一遍制造廠的維護說明書及總裝配圖,看看有哪些特殊的地方需要注意。
九、填料壓蓋
1、填料壓蓋端面必須軸垂直。
2、填料壓蓋與軸套直徑間隙0.75~1.0mm。
3、填料壓蓋外徑與填料箱間隙0.1~0.15mm。
4、機械密封壓蓋膠墊要高于接觸面1.50~2.50mm。
十、封油環
1、封油環與軸套間隙1.00~1.50mm。
2、封油環外徑與端面垂直。
3、填料箱與封油環外徑間隙0.15~0.2mm。
十一、聯軸器
1、聯軸器的平面間隙:冷油泵2.2~4.2mm,熱油泵大于前串量1.55~2.05mm。
2、聯軸器用橡皮圈比穿孔直徑小0.15~0.35mm。
3、拆聯軸器時要用專用工具,保持光潔,以免碰傷。
十二、軸與軸套
1、軸徑允許彎曲不大于0.013mm,對于低轉速泵軸中部不大于0.07mm,高轉速泵軸中部不大于0.04mm。
2、軸表面光滑,無裂紋、磨損等。
3、軸套表面保持Ra=1.6um。
4、軸與軸套采用H7/h6。
