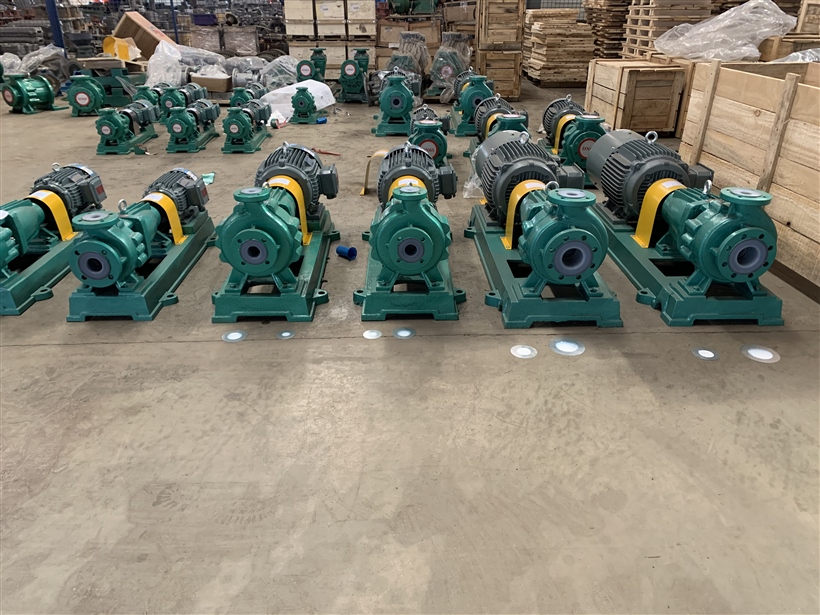

襯四氟耐腐蝕離心泵使用時為什么要安裝止回閥
更新時間:2022-09-28 / 瀏覽:1618次
襯四氟耐腐蝕離心泵出水管中水流的突變引起管內流速的突變，導致單位時間內動量的變化，必然產生相應的慣性力，導致管內壓力的交替變化。水流的速度和壓力隨時間和位置變化的這種現象稱為水錘(或稱水錘)。
泵站水錘包括啟動水錘、關閥水錘和停泵水錘(由突然停電等引起。).前兩種水錘在正常操作程序下不會危及機組安全。后者形成的喘振壓力值往往很大，導致事故發生。
在泵送裝置系統中，泵的特性就是管道始端的邊界條件?，F(xiàn)在我們來分析一下泵在事故停機，泵失去驅動力，泵出口側閘閥不能及時關閉，管道內的水倒流時的水錘過程(或水力過渡過程)。
1.工作條件
襯四氟耐腐蝕離心泵的泵失去動力后，泵的轉速急劇下降，泵和出水管中的水由于慣性繼續沿原方向運動，但其速度迅速下降，壓力下降，直至水停止向前流動，流量為零。此時泵仍在向前旋轉，水流為正(從泵流向水池出口的水流稱為正流)，這稱為泵的工作狀態。
2.制動條件
在出水管流量為零的瞬態靜水體中，由于出水池靜壓頭的作用，在出水管中產生出水池到泵的反向流動。反向流動對仍在向前旋轉的泵葉輪起到制動作用，迫使裝置轉子的轉速以加速的速度降低，直到轉速為零。這時，由于正轉葉輪對逆流的阻力，泵的出口壓力逐漸上升。這時泵的瞬變狀態稱為制動狀態。
3.水輪機的工作條件
隨著反向流量的增加，泵的轉速從零開始反向并迅速上升。同時，旋轉葉輪對流動的離心力也增大，阻礙了逆流。這種阻力隨著葉輪換向的加速而增大，使得泵后壓力迅速上升，在某一時刻達到較大值，其對應的換向速度也達到高點。阻力增大的同時，也抵抗反向流量的持續增大，達到一定值后逐漸減小。作用在葉輪上的能量也相應減少，使反轉速度逐漸降低，直至水流作用在葉輪上的扭矩與機組轉動部分在穩定靜水頭作用下的阻力扭矩達到平衡，機組像水輪機一樣在恒定的反轉流量和轉速下無任何負荷工作，水擊壓力消失。這種瞬態條件稱為渦輪機條件。
以上是襯四氟耐腐蝕離心泵沒有安裝止回閥的后果。同時，泵后的壓力變化會以水錘波的形式沿出水管直接從出水池反映出來，在出水管內形成復雜的水錘現象。防水錘止回閥可作為有防水錘現象的止回閥產品。
