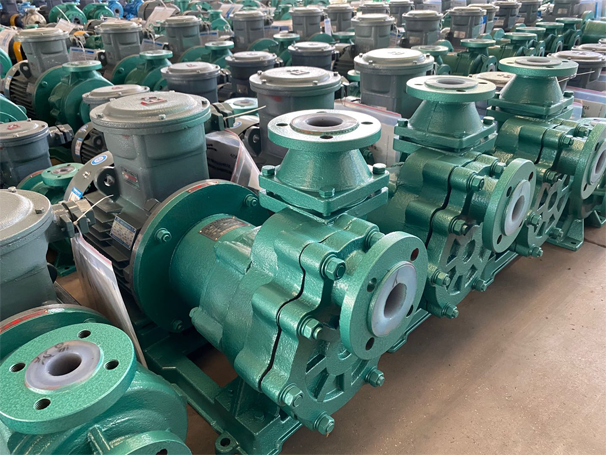

氟塑料自吸磁力泵的工作原理
氟塑料自吸磁力泵根據電機的旋轉,驅動泵葉輪旋轉形成的吸力。由于后軸封和前軸封電機中沒有滲水,因此無需擔心液體進入電機后會導致自吸效果喪失。液體根據泵葉輪旋轉產生的吸力進入泵室主體。由于進入進水口的液體只有一個出口,泵葉輪旋轉所吸收的液體只能從出口排出,從而完成自吸和排水功能。
1.泵由泵體、泵葉輪、軸、支架、電機等部件組成,其結構設計精確、方便、快捷。
2.對于一般設備,襯氟自吸泵的自吸高度為3-5米。如果在某些工況下需要進一步提高自吸高度,自吸管越短越好。泵的自吸應避免閥門、彎頭和三通。 如果排放管的垂直高度在一米以內,泵出口在一米之內,中心不設置彎頭,則可以獲得泵的較大自吸高度。
3.泵體設有與出口相連的汽液分離室和與回流閥相連的儲水室。在自吸過程中,回油閥主動打開?;亓鏖y體有一個面向泵葉輪的錐形噴嘴,有利于提高自吸效率。
4.滲透接頭和泵體之間安裝了一個氟橡膠閥板,當它停止時,閥板關閉,以保持泵充滿液體,以便下次進液。
5.泵進口下端設有出液口,擰動打開的出液口蓋,可將泵內的液體物料完全排出。
6.出液口和進液口使用橡膠密封軸上的環密封使用機械件。
氟塑料自吸磁力泵是一種襯氟離心泵。它是一種具有自吸能力的離心泵,是液體輸送的通用設備。它兼有離心泵和襯氟自吸泵的優點。它在液體運輸中起著至關重要的作用。
