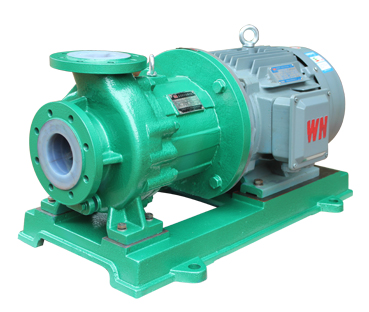

化學防腐蝕磁力泵具有靜密封隔離套、無泄漏、環保等優點,化學防腐蝕磁力泵材料有氟塑料磁力泵、不銹鋼磁力泵、防腐蝕磁力泵等,經過長時間使用可隨零件更換,然后對磁力泵的內部結構進行了解,并注意避免哪些問題;
首先,化學防腐蝕磁力泵零件結構分析
磁力泵的結構及組成:磁力泵由泵、磁力驅動和電機三部分組成,磁力驅動由外磁缸、內磁缸和隔離套組成。
氟塑料磁力泵、不銹鋼磁力泵結構基本相同。主要看各廠家的磁性塊能保持多久的磁性。
目前可供磁泵選用的磁性材料較多,常用的有Alnico、鐵氧體和稀有上永磁材料、藍金剛石SmCO5(簡稱1:5)、Sm(Co、Cu、Fe、Zr)7.4(簡稱2:17)、Nd-Fe-B等。其中,以稀土永磁材料,性能好的是鐵硼釹鐵硼,其磁能積高達28X104T·A/M,矯頑力大于1120kA/M,備受青睞。但其工作溫度不能超過120℃℃ 高溫條件下可選用襯衫金剛石永磁材料,Sm(Co,Cu,F(xiàn)e,Zr)7.4磁能積約為192X103T·A/M,其工作溫度可達300℃℃.
以下是市場上常見的不同類型磁力泵的詳細結構:
1、殼體部分:由泵體、泵蓋等承受泵的全部工作壓力;泵體葉輪的水力形式符合API685標準,是磁力泵水力性能的主要表征部件。它的作用是迫使液體旋轉,從而將原動機的機械能轉化為液體能。
2、內外轉子:內外轉子共同構成磁力泵的磁力傳動部件。
3、隔離套:隔離套是唯一能完全實現磁力泵無泄漏的部件。
4.轉子部分:分為安裝在泵軸上的轉動部分和安裝在驅動軸上的轉動部分。泵軸是軸承葉輪和內轉子傳遞扭矩的重要部件。安裝在泵軸上的轉動部件由葉輪、軸承、止推環部件、內磁轉子部件等組成,泵軸本身由與介質接觸的轉子部件組成。安裝在驅動軸上的轉動部件由外磁轉子部件、滾動軸承、驅動軸套等組成,驅動軸本身由與空氣接觸的轉子部件組成。
5.傳動部分:泵與原動機采用膜片式加長聯軸器連接。檢修時只拆下聯軸器的中間膜片,對磁力泵進行檢修。
6、連接部分:由連接架、軸承箱等部分組成連接支架的靜接頭?;瑒虞S承、襯套和止推板:是泵轉子系統的支撐和定位部件。
磁力泵與泵體的磁力聯軸器為一體,結構緊湊,維修方便,安全節能。泵的磁力聯軸器可以防止傳動電機過載。由于泵軸與介質接觸,對材料的要求是耐腐蝕、加工精度高、強度高或通過熱處理方法提高材料的強度。
磁力泵故障分析與排除
磁力泵的優點是無泄漏,徹底解決了“跑、冒、掉、漏”的問題。但相應磁力泵的缺點是:
1.對中要求高,入口材料不干凈時,易磨損內磁缸和隔離套。
2、磁力泵隔離套生產材料要求較高。
3.磁力泵的效率低于普通離心泵,磁力泵不允許無料運轉
4、使用限制:磁力泵要在泵的工作環境中使用環境溫度、電機溫度、工作壓力和介質密度及顆粒要求
價格比較貴。
四、磁力泵的使用注意事項如下:
1.安裝完成后,用手轉動聯軸器,檢查是否有摩擦現象。為防止雜物進入泵內,泵入口處裝有過濾器,過濾器面積大于管道橫截面積的3至4倍。
2.不允許空操作。高揚程泵在出口管路上應安裝止回閥,防止突然停止時水錘損壞。
3、開泵程序:開機前打開進水閥,將待輸送液體灌滿泵內;關閉出口閥;點動電動葫蘆檢查泵轉向是否正確;泵啟動后,應緩慢打開出口閥,待泵達到正常運行狀態后,再將出口閥調整到所需的開度。試運轉5~10MIN,無異常后方可投入運行。
4.停車程序:關閉出口閥;切斷電源;長時間不用時,關閉進口,清洗泵內流道,切斷電源。
