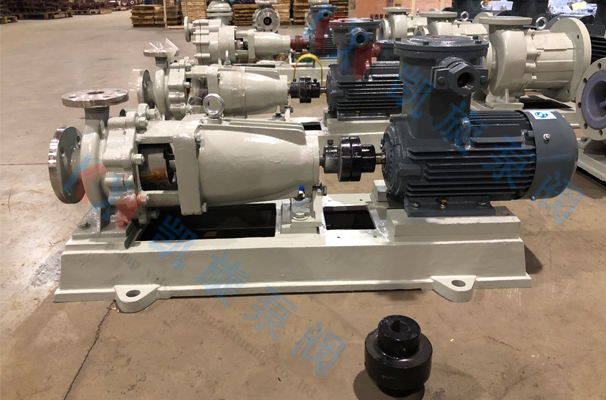

不銹鋼離心泵找正重點部位在電機和泵體聯軸器部位,泵機同心找正的重要程度直接影響到泵使用壽命和使用性能,下面就來了解一下機泵對中找正知識吧!
一、泵對中的作用
不銹鋼離心泵和電機的聯軸器所相連的兩根軸的旋轉中心應嚴格同心,聯軸器在安裝時應準確地找正、對中,不然將在聯軸器上造成非常大的應力,并且將極大地影響軸、軸承和軸上別的部件的正常運轉,甚至于造成整臺機器和基礎的振動或損壞等,所以,泵和電機聯軸器的找正是安裝和維修環節中非常重要的工作環節之一。
二、聯軸器找正是偏移情況的分析
在安裝新泵時,對聯軸器端面與軸線之間的垂直度可以不用作檢查,但安裝舊泵時,一定要認真地檢查,發現不垂直時應調整垂直之后再進行找正。正常情況下,可能會遇到的有如下四種情況。
1)S1=S2,a1=a2兩半靠背輪端面都處于既平行又同心的正確部位,這時候兩軸線必須位于一條直線上。
2)S1=S2,a1≠a2兩半靠背輪端面平行但軸線不同心,這時候兩軸線之間有平行的徑向位移e=(a2-a1)/2。
3)S1≠S2,a1=a2兩半靠背輪端面雖然同心但不平行,兩軸線之間有角向位移α。
4)S1≠S2,a1≠a2兩半靠背輪端面既不同心又不平行,兩軸線之間既有徑向位移e又有角向位移α。
聯軸器處在一個情況是我們在找正中需要努力達到的理想狀態,但其他三種狀態都不正確,需要我們做出調整,使之達到一種情況。在安裝時,首先將從動機(即常說的泵頭)裝好,使之軸線處于水平位置,然后安裝主動機(即常說的電機),所以找正時只需要調整電機,即在電機的支腳接下來加調整墊片的方法來調節。
三、找正時測量調節方法
接下來主要是介紹在維修環節常用的兩種測量調整方法,依據測量工具不同可分為:
1)利用刀形尺和塞尺測量聯軸器的不同心和利用楔形間隙軌或塞尺測量聯軸器端面的不平行度,這種方法適用于彈性聯接的低轉速、精度要求不高的設備。
2)利用百分表及表架或?qū)S谜艺ぞ撸ㄈ缂す鈱χ行U齼x)測量兩聯軸器的不同心及不平行情況,這種方法適用于轉速較高、剛性聯接和精度要求高的轉動設備。
注意:
1)在使用塞尺和刀形尺找正時,聯軸器徑向端面的表面都應該平整、光滑、無銹、無毛刺。
2)為了能看清刀形尺的光線,好使用手電筒。
3)針對終測量值,電機的地腳螺栓應該是完全緊固,無松動。
4)用專用工具找正時,做好同一記號,為防止測量數據誤差加大,應將靠背輪均分為4-8個點,便于取到精確的數據。
5)做好記錄是找正的關鍵一環。
四、加調整墊面時有以下方法:
1)直觀法(經驗加、減墊方法)。由于在維修中,一些泵的找正還沒有完全具有良好的條件及工具,在調整時,老師傅積累的經驗可以起到非常重要的作用,每一次加、減墊都應該考慮到電機螺栓的松緊狀況以及余量。
2)計算法
(1)先消除聯軸器的高差
電機軸應往上用墊片抬高Δh,這是前支座A和后支座B應同時在座下加墊Δh。
(2)消除聯軸器的張口
在A、B支座下各自增加不同厚度的墊片,B支座加的墊應比A支座的后一些。
所以,總的調整墊片的厚度為:前支座A=Δh+AC;后支座B=Δh+BD。(其中,AC和BD的計算方法大家可以思考下,如何通過可測量的數據得來。)
